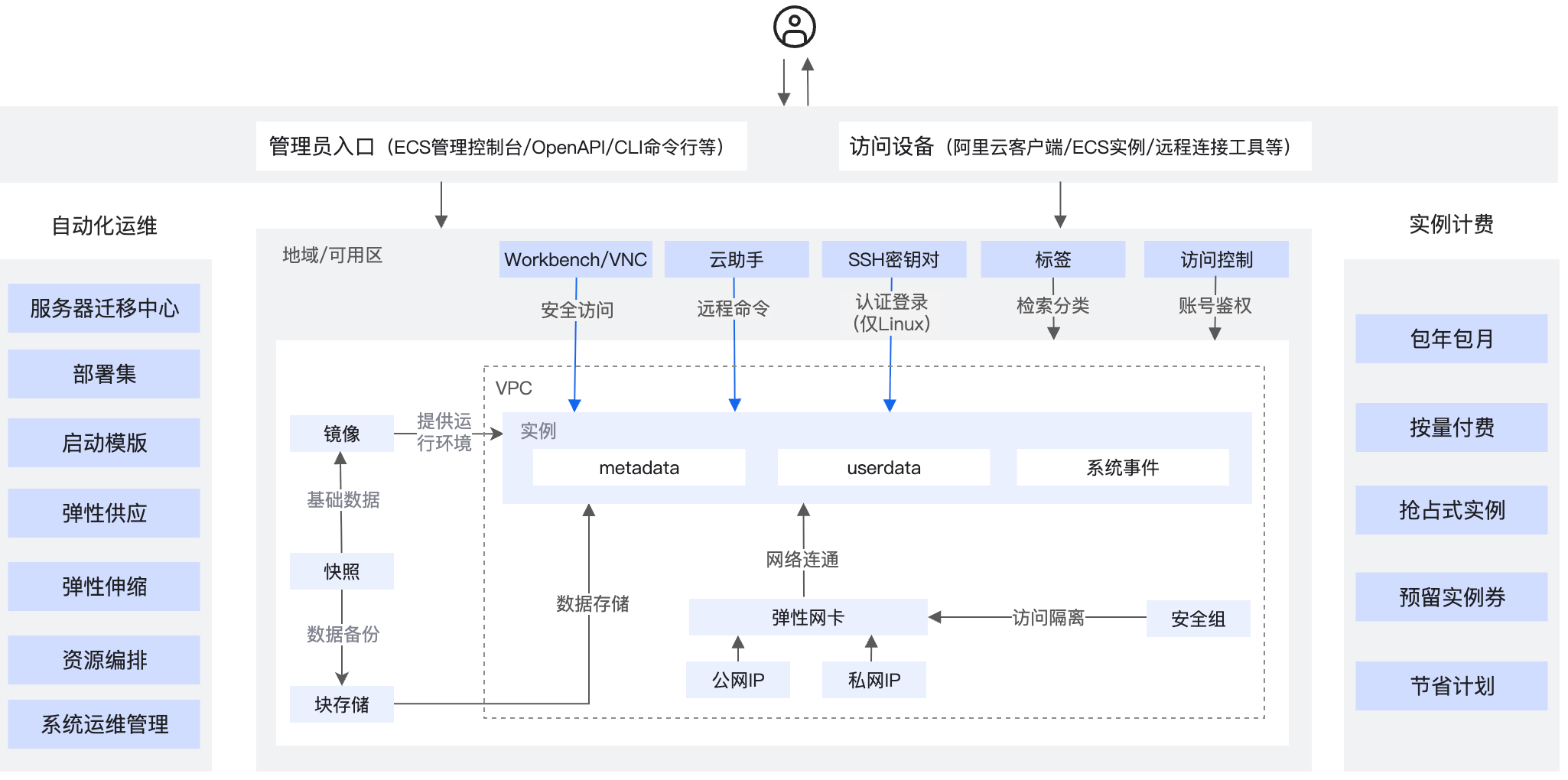

这张图是阿里云 ECS（Elastic Compute Service，弹性计算服务） 的整体架构与功能概览图，采用了典型的“分层 + 模块化”设计，从管理入口 → 访问方式 → 自动化运维 → 核心实例架构 → 计费模式 一气呵成地展示了 ECS 的全貌。
我按照从上到下、从左到右的逻辑，给你逐层拆解讲解（结合图中标注的中文标签）：
1. 顶部两大部分（入口层）
- 管理员入口（左边灰色条）： ECS管理控制台 / OpenAPI / CLI命令行 → 这是你日常操作 ECS 的“总开关”，三种方式都可以管理实例。
- 访问设备（右边灰色条）： 阿里云客户端 / ECS实例 / 远程连接工具 → 实际登录实例的入口（VNC、SSH、WorkBench 等）。
中间的竖向箭头表示：管理员通过这些入口，对下方“实例”进行操作。
2. 左侧竖栏：自动化运维（左边蓝色模块）
这是阿里云给 ECS 提供的“全生命周期自动化能力”，从上到下分别是：
- 服务器迁移中心 → 把物理机/其他云的服务器迁到阿里云 ECS
- 部署集 → 多实例防单点（同机架/同可用区分散）
- 启动模板 → 一键创建相同配置的实例（类似 AWS Launch Template）
- 弹性供应 → 按需自动创建实例（Spot + 按量混合）
- 弹性伸缩（Auto Scaling） → 根据 CPU/流量自动增减实例数量
- 资源编排（ROS） → 用模板一键部署整套架构（类似 Terraform）
- 系统运维管理 → 批量运维、补丁、监控等
作用：让你不用手动一台一台操作，实现“自动化 + 批量”运维。
3. 核心区域：实例 + VPC 架构（中间大矩形）
这是整张图的灵魂部分，展示了 ECS 实例内部和外部的连接关系：
（1）上方工具条（实例访问与管理）
- Workbench/VNC → 安全访问（网页版远程桌面）
- 云助手（Cloud Assistant） → 远程命令（无需 SSH 就能在实例内执行脚本）
- SSH密钥对（仅Linux） → 免密登录
- 标签 → 给实例打标签，便于检索、分类、成本分摊
- 访问控制 → 账号授权（RAM + 权限策略）
（2）中间核心：实例（Instance）
实例里包含三大元数据块：
- metadata → 实例自身信息（ID、IP、类型等）
- userdata → 你在创建实例时注入的自定义数据（脚本、配置文件）
- 系统事件 → 阿里云主动推送给你的实例事件（重启、维护通知等）
（3）下方存储与网络
- 块存储 → 云盘（系统盘 + 数据盘）
- 快照 → 备份
- 镜像 → 提供运行环境（基础数据）
- 弹性网卡（ENI） ← 这是重点！
- 可以绑定/解绑，灵活迁移 IP
- 连接 公网IP 和 私网IP
- 通过 安全组 + 访问隔离 实现安全防护
（4）最外层：VPC（虚拟私有云）
- 实例必须跑在 VPC 里（图中虚线框）
- VPC 提供网络隔离、私有网络、路由表等能力
4. 右侧竖栏：实例计费（右边蓝色模块）
阿里云 ECS 的各种付费方式一目了然：
- 包年包月（固定资源，最便宜）
- 按量付费（按小时/秒计费）
- 抢占式实例（Spot，最便宜，但可能被抢占）
- 预留实例券（Reserved Instance）
- 节省计划（Savings Plans，最灵活的折扣计划）
小贴士：图中“节省计划”放在最下面，是因为它是2023年后主推的省钱方式，覆盖面最广。
整体总结（一张图看懂 ECS）
这张图其实回答了三个核心问题：
- 怎么管？ → 通过控制台/OpenAPI/CLI + Workbench/云助手/SSH
- 怎么用？ → 实例跑在 VPC 里，挂块存储 + 弹性网卡 + 安全组，用 metadata/userdata 做自动化
- 怎么省钱？ → 包年包月 / 按量 / 抢占式 / 节省计划 自由组合
这张图的定位： 它是阿里云官方文档/培训里最经典的 ECS 全景架构图，几乎所有 ECS 功能点都在这里了。看懂这张图，基本就掌握了 ECS 80% 的核心概念。
